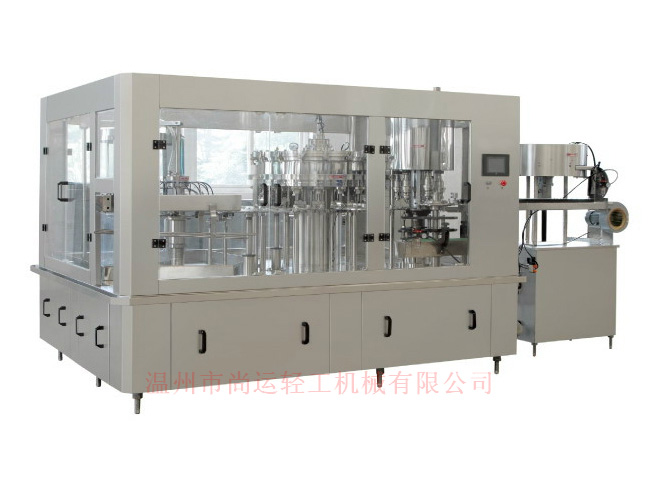

沖瓶灌裝封口一體機設備集洗、灌、封為一體，適用于各種果汁、茶飲料的熱灌裝生產，同時更換少量的零部件，便可用于純凈水、礦泉水的灌裝。產量5000-24000瓶/小時，可供用戶選擇。采用先Jin的微負壓重力式灌裝原理，灌裝快、穩、準，設有完善的物料回流系統，也可實現回流時獨立回氣，不與物料接觸，減少物料二次污染及氧化。本機能滿足95攝氏度以下熱灌裝技術要求，灌裝閥及物料進出管路無衛生死角，同時配有CIP自清洗接口，封蓋前設有對瓶口RO水沖洗裝置，以確保瓶口無發霉想象。采用磁力扭矩式擰蓋頭，實現抓蓋、擰蓋功能。擰蓋力矩?zé)o級可調，具有恒力矩旋封塑蓋功能。整機采用人機界面觸摸屏控制、PLC電腦程序控制、變頻器控制等先Jin技術。具有供蓋系統自動控制、灌裝溫度自動檢測、物料高溫報警、低溫停機并自動回流、無瓶不加蓋、缺瓶等待、缺蓋停機等功能。

飲料熱灌裝三合一機組

本機將沖洗、灌裝、封蓋三功能組合在一個機體上，全過程實現自動化，適用于耐高溫聚脂瓶灌裝果汁飲料、果茶飲料，也適用于礦泉水、純凈水等不含氣飲料，本機選用良好的SUS304材料制作，主關件部件采用數控機床精密加工， 整機采用先Jin光電檢測各部件的運行狀況，具有無瓶不灌裝，無瓶不送蓋，自動化程度高，簡易的人機界面的操作顯示屏.

設備主要性能：

1)進瓶采用風送裝置，采用懸掛卡瓶頸方式，上瓶速度快且不會使瓶子變形。

2)沖洗瓶口采用先Jin的卡瓶頸技術，避免與螺紋口的接觸，更衛生,瓶子的輸送全部采用卡瓶頸技術,變換瓶形無需調整高度,只需變換瓶身直徑相關的護板。

3)灌裝采用閥升降技術，灌裝閥采用新型的微壓灌裝原理，定量準確。

4)旋蓋采用法國引進的即捉即旋的擰蓋技術，理蓋器選擇低位安裝，水平送蓋。

5)主機PLC和變頻器均采用品牌，如日本三菱，歐姆龍等。

PET瓶三合一機集沖洗、灌裝、封蓋于一體，是以國外先Jin技術為基礎，根據茶、果汁、等飲品的灌裝工藝要求研制而成的。灌裝溫度一般在82-85度左右的液體。

主要特點：

(1)、本機結構緊湊，控制系統完善，操作方便，自動化程度高；

(2)、變換瓶形只需更換旋蓋部分星輪，弧形導板即可實現；

(3)、與物料接觸之零件均采用良好不銹鋼制造，無工藝死角，易清洗；

(4)、采用高速灌裝閥，液位準確無液損，確保灌裝工藝要求；

(5)、封蓋頭采用磁力恒扭矩裝置，確保封蓋質量，并且不會損壞瓶蓋；

(6)、采用高Xiao的理蓋系統，具有完善的自控與保護裝置；

(7)、設有完善的過載保護裝置，能有Xiao的保護設備及操作者的An全；

(8)、控制系統具有生產速度控制、缺蓋檢測、卡瓶自停及產量計數等功能；

(9)、主要電器元件采用日本三菱MITSUBISHI、SCHNEIDER等產品，氣動元件采用臺灣亞德克AIRTAC產品；

(10)、整機操作采用先Jin的觸摸屏控制，可實現人機對話操作。

技術結構特點

a.沖瓶部分：

本機為回轉式?jīng)_瓶機，主要用于飲料、水等產品的新瓶沖洗之用。然后將瓶子送Zhi灌裝機進行產品的灌裝。

PET瓶由分瓶星輪進入設備由夾鉗和翻轉機構夾住瓶口轉Zhi瓶口朝下，無菌水沖洗后瀝干，自動翻轉Zhi瓶口朝上，經出瓶星輪輸送Zhi灌裝機。設備主要結構與沖洗介質接觸部分和外部防護罩均為良好不銹鋼材料；開放式齒輪傳動。

全新的不銹鋼夾鉗，結構簡單，調整方便；與瓶口接觸面積少，有Xiao避免對瓶口的二次污染

沖瓶機裝有接水盤以回收沖瓶水

沖瓶時,每瓶沖水量為：105ml/s（0.25MPa時）

b.灌裝部分：

灌裝部分實現將物料灌裝到由沖瓶機送過來的洗好的瓶子中。

灌裝機是我公司自行設計,灌裝閥擁有自主知識產權，運用壓力灌裝負壓式回流的原理。

灌裝閥采用壓力灌裝負壓式回流的方式，灌裝快捷靈敏，灌裝液面精度高。閥內無彈簧,物料不與彈簧接觸,利于閥內部的清洗。為保證灌裝工藝，確保灌裝溫度，灌裝閥在無瓶或停機時閥內物料處于微回流狀態。

灌裝缸采用滿缸方式，以保證缸內的壓力穩定。

全機具有完善的CIP清洗接口。

采用雙導桿瓶提升結構，使瓶提升和對中穩定。

主傳動采用齒輪傳動即開式組合傳動，其效率高，噪聲小，壽命長，維修方便，潤滑充分，采用變頻器對機器的主電機轉速進行控制，本機采用無級變頻調速。

導瓶系統，結構簡單，可根據瓶型進行快速方便變更，整機采用卡瓶頸結構輸送。

整機PLC自動控制,故障在線顯示，如堵瓶、缺蓋等。

本機的關鍵零部件及電器元件采用進口產品。

c.擰蓋部分：

擰蓋部分將由理蓋器整理好的蓋子擰到已灌裝好產品的瓶子上，并由輸送鏈送Zhi后道工序。

擰蓋機通過減速機帶動回轉盤轉動。使蓋在離心力的作用下從出蓋口離開料斗。在出口處有正反蓋分離裝置，當反蓋經過時，蓋自動落入返回管道中，通過風力自動把反蓋吹入料斗。只有正蓋才能順利進滑道內，料斗內的蓋量通過光電開關自動檢測來控制輸蓋機，以保證下蓋達到不錯的效果。當正蓋進入滑道后即可順利進入喂蓋盤，為避免意外，在滑道上同時配置了一個防反蓋的撥盤，確保進入喂蓋盤的蓋正確，在滑道上還配置了一對光電開關，當檢測到無蓋時，就立即停止主機。為了有Xiao剔除無防盜圈的壞蓋及清理料斗時的余蓋，在料斗出口正對面有一活動出口可滿足此功能。

擰蓋為磁力擰蓋，具有過載保護功能，且擰蓋力矩穩定可靠。封蓋無啃蓋、高蓋、歪蓋、卷邊現象。
